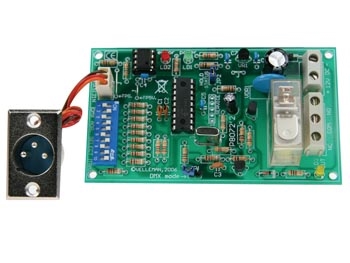

Med dette modul kan du styre et relæ via den standardiserede DMX512 protokol. Denne protokol blev udviklet af USITT i 1986 til styring af dæmpere, scannere, moving-heads, og andet professionelt lysudstyr via ét enkelt kabel, og er i dag den helt dominerende standard for prof. lysstyring. I tilfælde, hvor der blot er brug for en enkelt tænd/sluk funktion er dette print perfekt. Det er i realiteten en buskontrolleret strømstyring. Relæet aktiveres når DMX værdien er sat til 140 eller højere og afbrydes når værdien reduceres til 120 eller mindre.
Egenskaber:
Færdigsamlet modul
Systemaddresser: 512 unikke addresser, valgbare via DIP switch
LED strømindikator, relæ udgangsstatus og fejlstatus
"Safe DMX data stream" minimerer interferens
"Relæ hold" funktion i tilfælde af tabt DMX signal
Stand-alone "test" funktion
Styring: DMX-512, 3-pol XLR stik (medfølger)
Tekniske detaljer:
Maks. effekt på relæet: 8A
Forsyningsspænding: 12VDC ustabiliseret
Strømforbrug: Maks. 100mA
Størrelse: 105 x 60 x 30mm
